Фланец и уплотнительное кольцо для пищевого узла, нержавеющая сталь 2 мм
AISI 304: аккуратная кромка, минимальная окалина по внутреннему диаметру. Подключение к существующей разборной камере по чертежу заказчика.
Материал: нержавеющая сталь AISI 304, 2 мм
Задача: корпусная деталь с отверстиями под шпильки

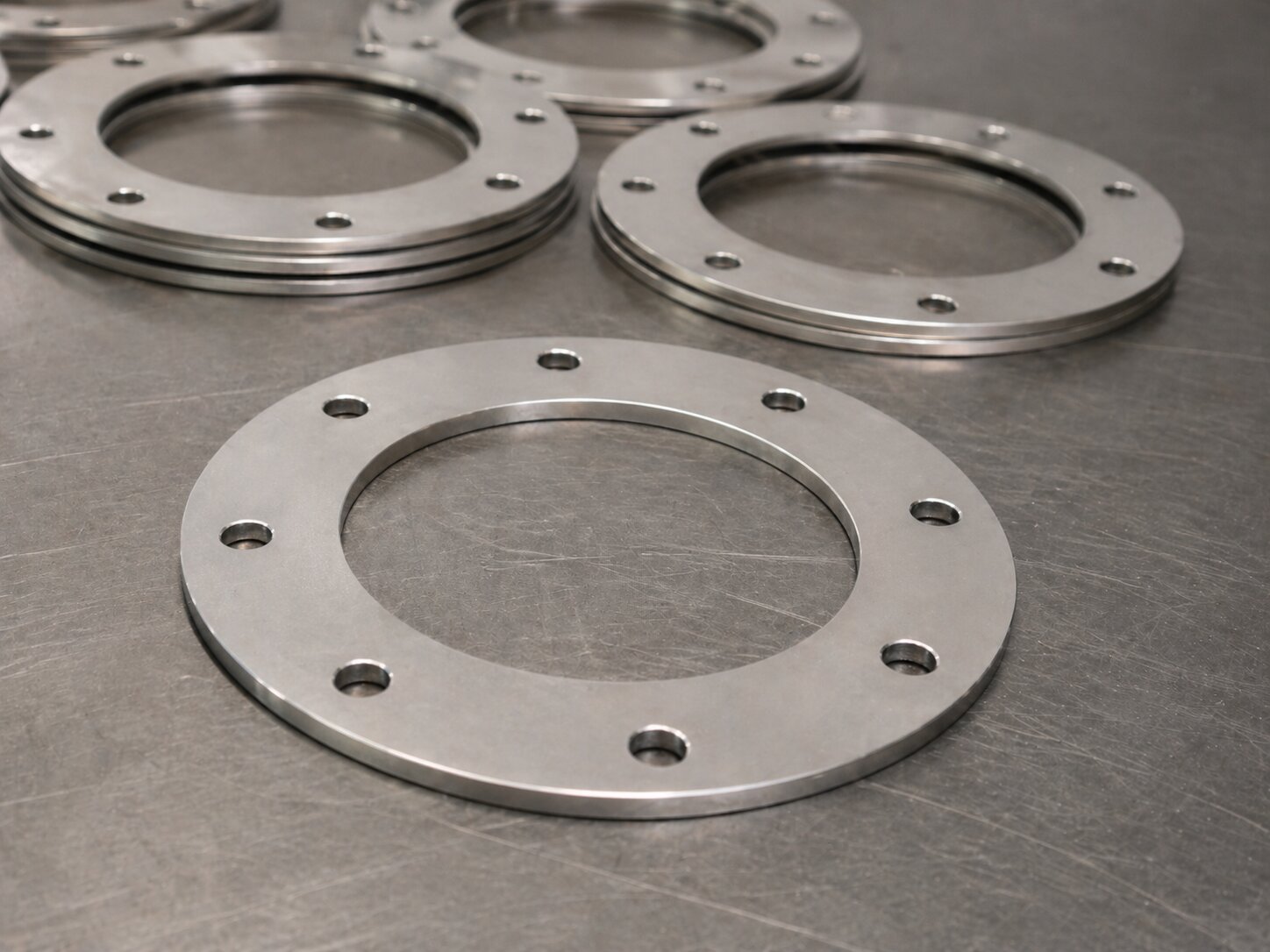

Снимки: с нашей линии лазерной резки в Санкт-Петербурге.
Фото / иллюстрации
Задача клиента
Требовались два концентрических контура — фланец и тонкое кольцо под уплотнитель: материал допускается только AISI 304, запрещены следы сильного нагрева на лицевой зоне под прижим. Отверстия под M8 по разнесенному шаблону.
Параметры заказа
- Материал
- Нержавеющая сталь AISI 304, лист 2 мм
- Толщина
- 2 мм
- Количество
- Фланец и кольцо — по 15 комплектов
- Исходные данные
- PDF с размерами + DXF контуров для станка
- Срок
- Согласование чертежа и допусков — 1 рабочий день; 15 комплектов сняли с производства за 2 рабочих дня после запуска
Как выполняли заказ
Сверили целостность модели с PDF, задали смещение врезания для снижения наплыва металла на лицевой стороне кольца. Рез вели одним подходом по внешнему контуру пары деталей из полосы шириной под раскладку. Зачистку провели мягким абразивом только с технологической стороны.
Результат
Комплекты прошли осмотр ОТ заказчика, посадка на шпильки без рассверливания. Для повторной партии достаточно указать новое количество — параметры лазера и раскладка уже зафиксированы в проекте.
